簡易型小龍門數控等離子火焰兩用切割機

設備詳情介紹

本產品為信爾自動化設備公司的“簡易型小龍門數控等離子火焰兩用切割機”設備，具備便攜、數控、切割靈活等一系列的特點，我們提供了詳細的產品參數，如對設備有需求，歡迎隨時聯系我們獲得支持。

機器名稱

數控火焰/等離子兩用切割機（簡易型小龍門數控等離子火焰兩用切割機）

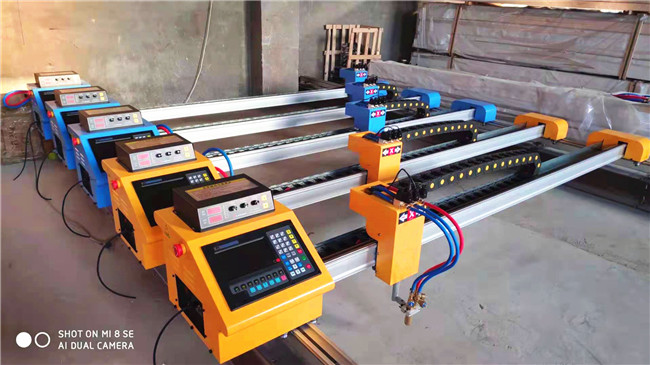

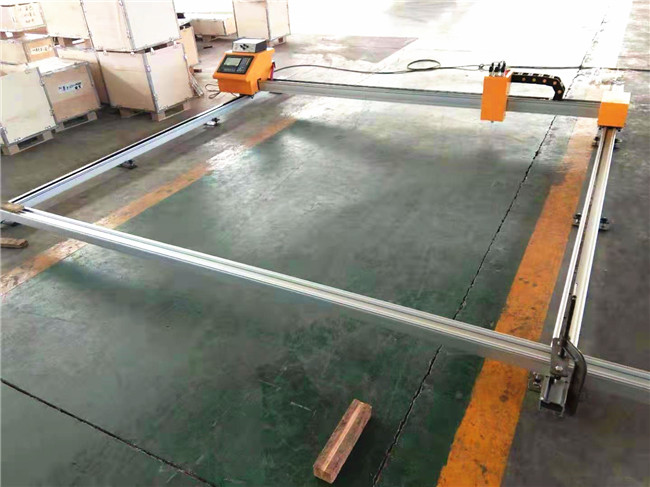

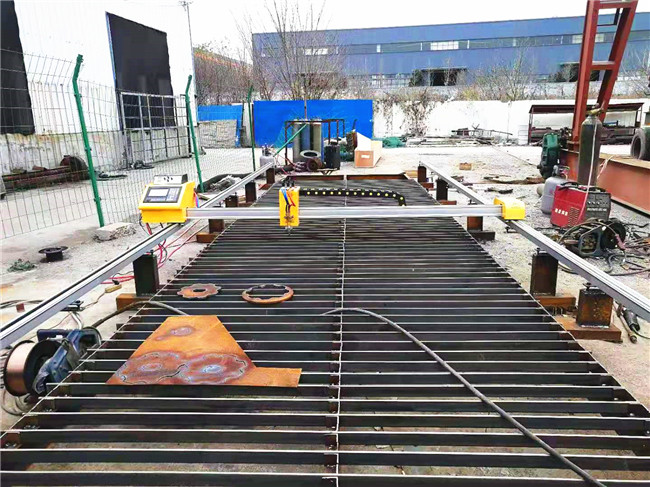

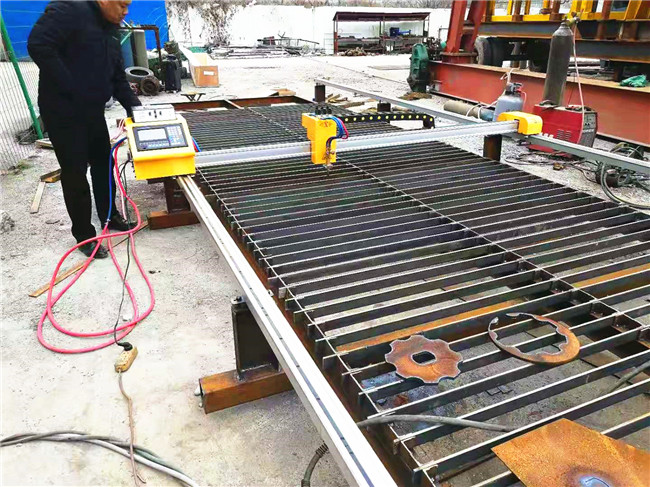

設備圖片

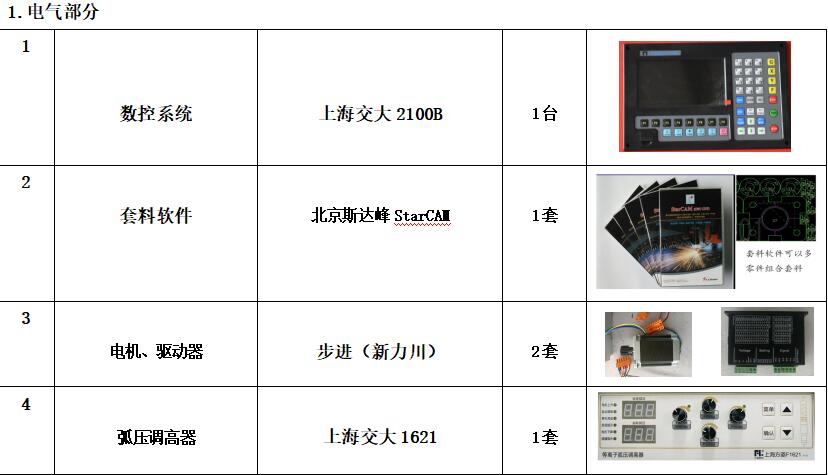

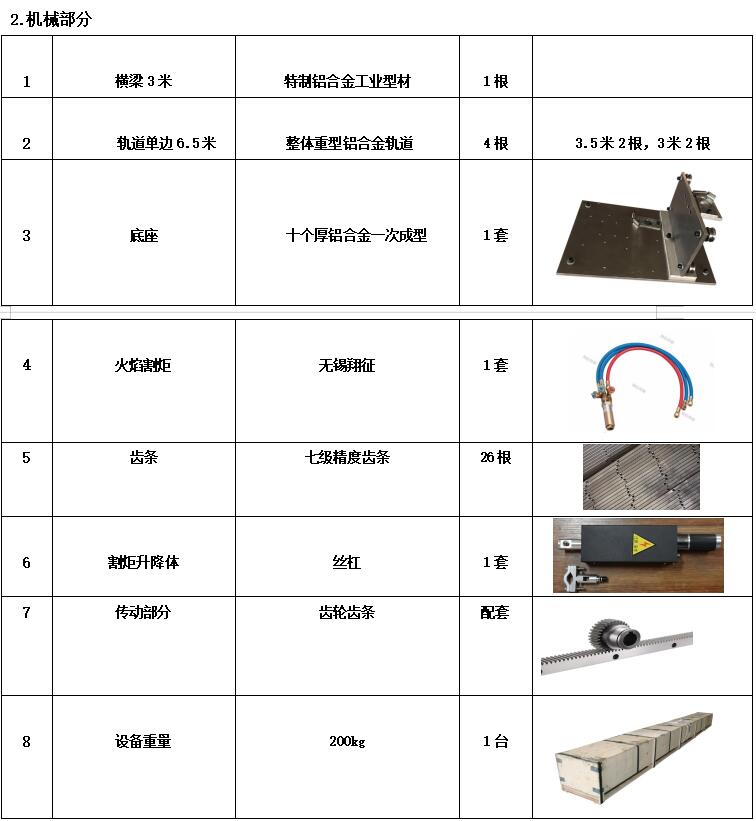

基本配置

2.3*6（M）

3.氣路部分

設備檢驗數據

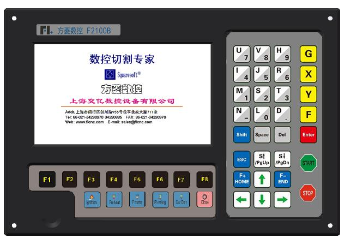

操作系統功能介紹

●7寸高分辨率液晶顯示屏，人性化操作界面，全中文/英文菜單，優化操作步驟，屏幕下方標注有操作

提示，靈活效率高，簡單易學。

●支持EIA代碼（即G代碼文件）及FastCAM等各類套料軟件；中英文菜單，適合國內外各類操作人員。

●自帶45種常用圖形庫（包括網格圖形），可選擇片尺寸和孔尺寸，直接切割，無需編程。

●采用32位高性能CPU，運用實時多任務控制技術和DSP高速、高精度插補控制技術，工作時高穩定、高

速運行、低噪音。

●通過U盤傳輸G代碼文件（切割軌跡文件），更可傳輸系統升級文件，是系統功能隨時更新，方便快捷。

●1G超大容量存儲空間，能存儲超過5000個復雜異型切割文件；滿足各種復雜程序的運行與加工，輕

松處理大程序的運行。

●鋼板校正功能，圖形旋轉、比例、鏡像、矩陣排列、空走、選行及選號等日常操作中的實用功能。

●圖形放大/縮小，放大狀態下實時跟蹤切割點。自定義全部輸入輸出端口的類型（常開或常關）和編號

●根據鋼板厚度，在轉角處可自動限速，有效防止過燒。支持邊緣切割、偏移切割，可避免因排料計算錯

誤而造成的板材浪費。

●可自診斷系統所有IO狀態和按鍵狀態，方便檢查和排除故障。導出程序，參數備份，在線升級；日期，

星期，時鐘顯示。

●支持氧燃氣、等離子及演示模式；各類加工參數齊全，可滿足不同工藝需求。

●氧燃氣和等離子IO分開控制；氧燃氣自動調高，兩級預熱，三級穿孔；等離子弧壓反饋，定位反饋，

轉角自動關閉弧壓調高。

●斷電、斷點數據存儲及恢復功能、退回功能、急停按鈕，自動恢復到未斷電前的狀態，有效避免誤操作。

●高細分步進電機采用高細分驅動器，低噪音、精度高、運行平穩。

●自動割縫補償，割槍移位，割槍穿孔停留，預熱時間智能記憶，鍵盤誤診，溫控風扇。

●穩定性強，具有非常強的等離子高頻抗干擾能力。

●切割速度至高可調到每分鐘3.5米，能滿足等離子切割的需求。

●預留等離子切割機電源接口，可選配各種等離子切割機機型，弧壓跟蹤系統以及初始定位裝置。

●標配電動高度調節裝置及萬能割槍夾緊器。可選配拆裝式切割平臺

機械精度

1．底架的安裝精度：

a.主導軌的直線度±0.6mm/m

b.主導軌的平面度±0.6mm/m

c.二導軌之間的平面度±0.6mm/m

d.二導軌之間的平行度±0.6mm/m

2．機器綜合精度：

a.邊長誤差(四邊)0.2mm/m

b.對角線偏差0.2mm/mc.回原點偏差

0.1mm/m

d.對角線直線度0.2mm/m

e.交點偏差0.2mm/m

f.順逆直線偏差0.2mm/m

g.整機定位精度0.2mm/m

附件1

火焰切割技術參考

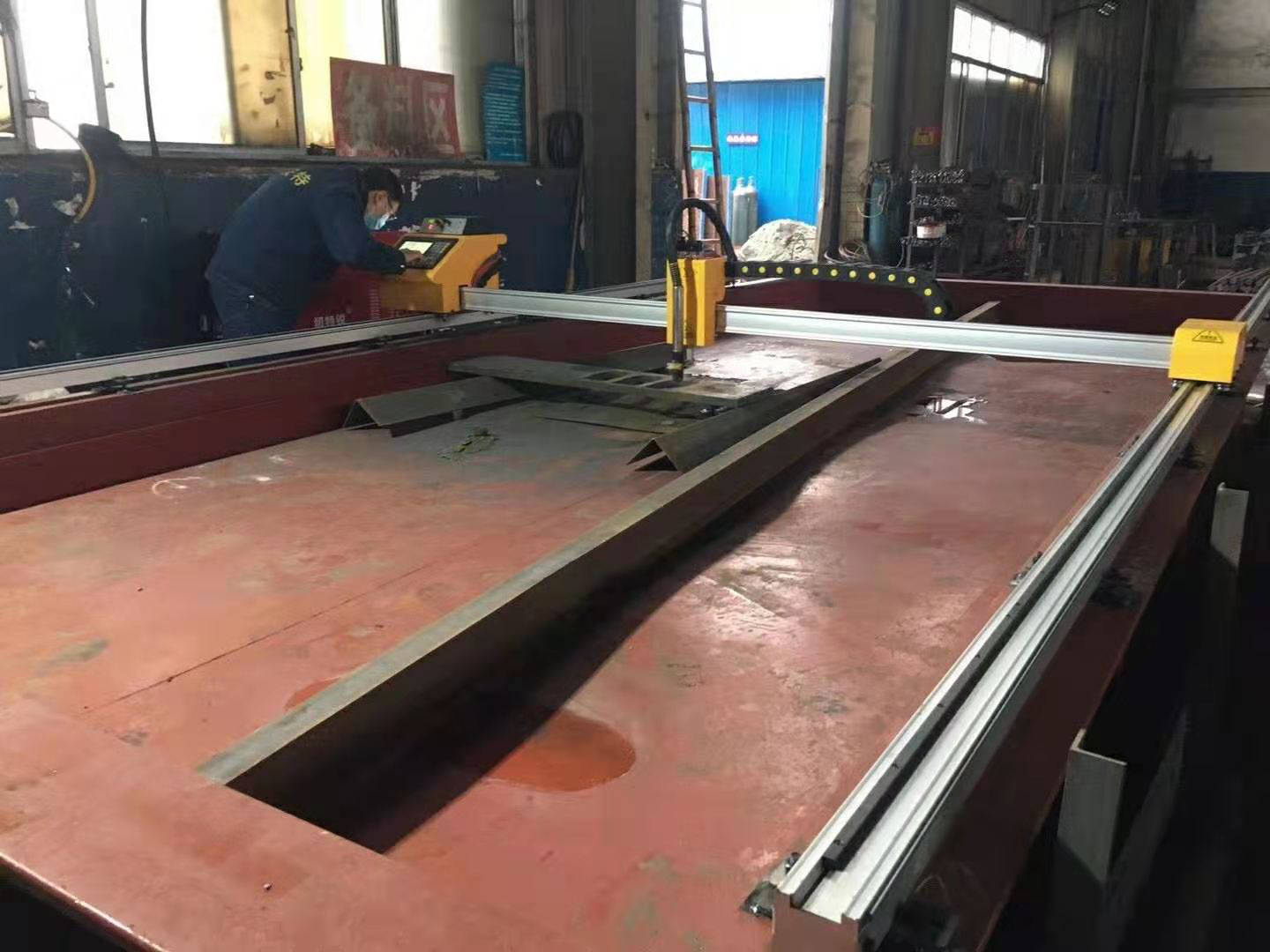

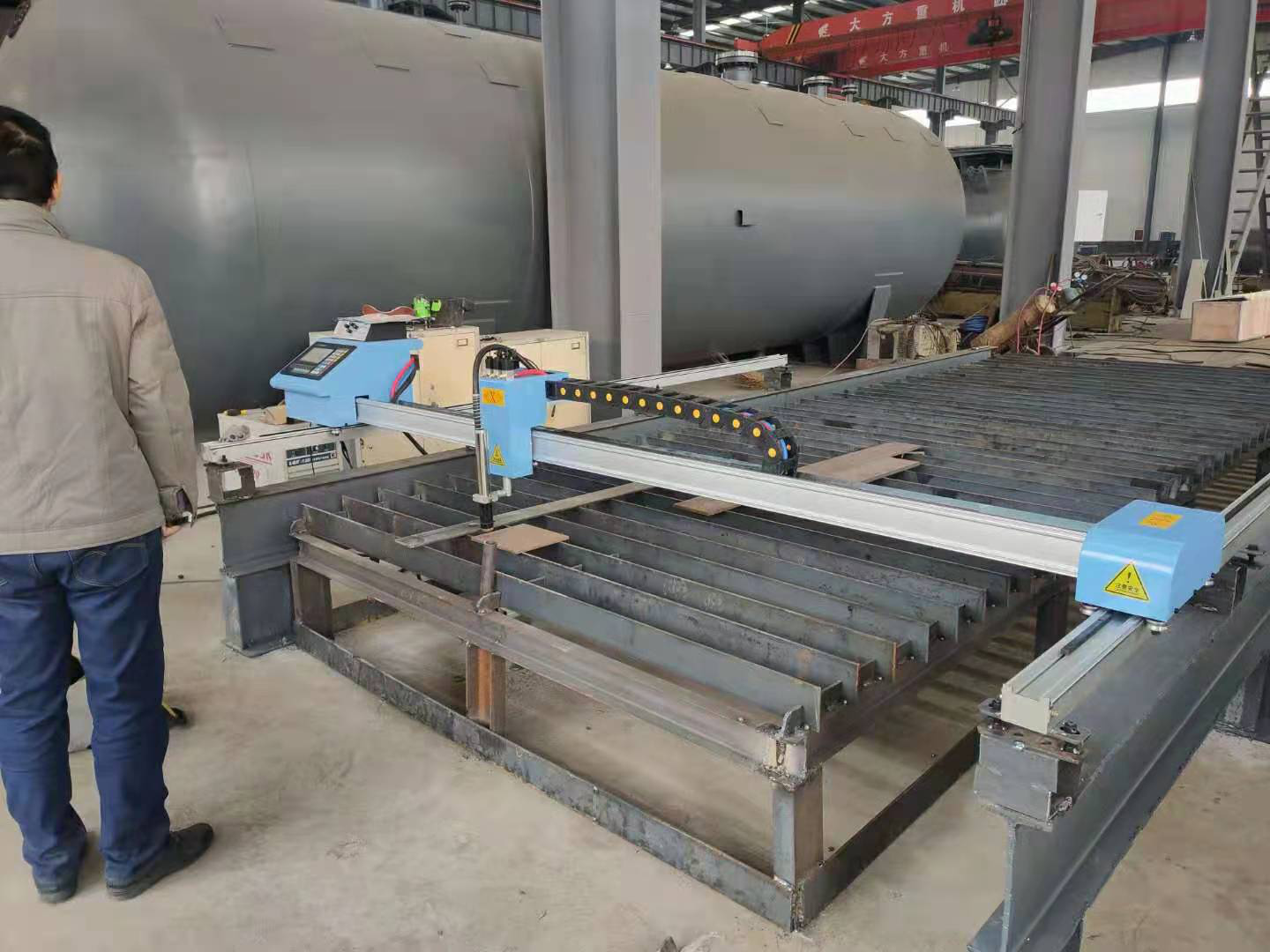

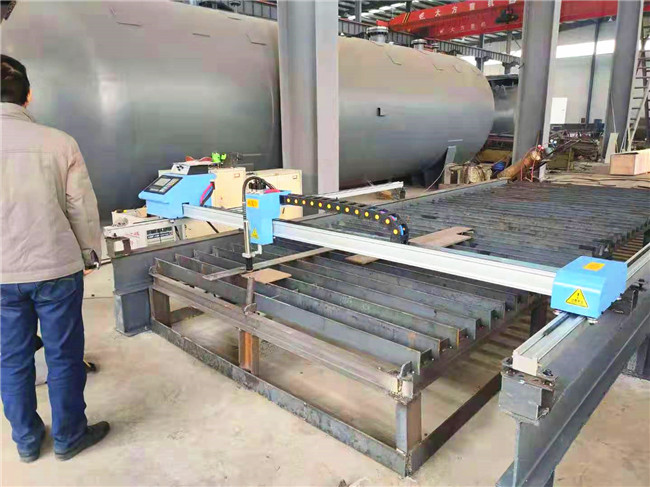

設備案例
