數控臺式切割機進行割縫補償?shù)姆椒?/h1>

文章作者：信爾設備 發布時間：2021-03-19 10:10:01 瀏覽次數：0次

數控臺式切割機進行割縫補償?shù)姆椒ㄖ饕袃煞N，通過軟件和硬件的搭配對輪廓進行處理，接下來跟隨信爾一起看一下關于割縫補償?shù)姆椒ㄒ约跋嚓P(guān)的拓展知識吧！

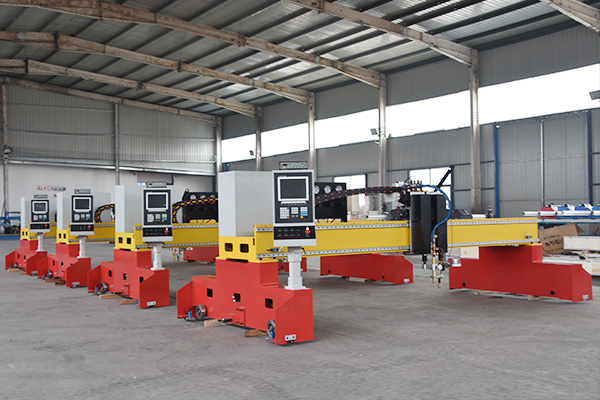

數控臺式切割機進行割縫補償?shù)姆椒?/strong>

CNC切割機支持兩種切割補償方法：“硬補償”和“軟補償”。通過機床CNC系統上的指令G41/G42完成“硬補償”。對CNC切割機進行自動編程時，會根據輪廓屬性自動生成相應的補償命令。

“軟補償”是要實現的零件輪廓圖的等距縮放功能。在使用用戶設置的零件間距創建布局圖后，CNC切割機將根據設置的切縫補償值自動等距縮放所有輪廓，并在自動編程過程中直接生成縮放比例輪廓的NC代碼。 CNC切割機具有“硬補償”和“軟補償”互鎖功能，以避免重復補償。值得指出的是，如果需要普通的切邊，則應采用軟補償。

激光切割機補償計算說明

CNC切割機的術語“切割補償”來自CNC火焰切割機。但是，隨著科學技術的發展，出現了等離子切割機，激光切割機，水刀切割機等一系列的切割產品，但都具有一個共同的缺點，即在加工過程中將工件的尺寸切成一定尺寸。切割過程需要比實際圖紙尺寸小1-3mm，這個問題為了解決這個問題，“切割校正”起著重要的作用。

切割火焰，等離子，激光，水射流（水射流），線切割機等各種CNC切割時，根據CNC準則的切割路徑為理論尺寸，實際切割尺寸略有偏差。這是因為在切割過程中存在切口，這是切割過程中丟失的部分。因此，如果不執行幾何尺寸校正，則實際切入部分尺寸的外輪廓部分的長度會更短。內部輪廓尺寸增加（兩側不同。切割寬度，一側不同一半）。

需要幾何尺寸補償以補償由于切割損耗引起的尺寸差異。補償分為軟件補償和數控系統補償。目的是抵消切割機的軌跡，以使發生切割損失。它需要在切割后形成，其尺寸與編程圖的尺寸完全相同。這可以通過嵌套軟件輕松解決。在套料軟件編程時，軟件校準僅需輸入編程參數（補償半徑），并且在生成CNC代碼時，幾何尺寸會根據內輪廓和外輪廓自動偏移。 （只能對閉合輪廓進行校準。）偏移命令（左補償，右補償和閉合補償命令，例如G41G42G40）也可以從CNC代碼生成，因此CNC系統可以根據以下內容繼續進行校準。補償偏移方向。當軟件補償量設置為0時，不產生補償，但是補償命令仍然存在，并且可以在切割過程中由CNC系統進行補償。

設置切割補償時，請注意以下幾點：

1.設置軟件校準后，通常無需在CNC系統中進行校準。否則，校準的重復大小會有偏差。但是，如果軟件在切割后校準尺寸，則可以通過CNC系統對其進行重新校準。

2.如果通過數控系統進行補償，則補償量需要在軟件中設置為0。

3.如果不確定要校準的尺寸，可以在邊角料上切一個正方形，然后測量實際尺寸和編程尺寸，以計算所需的補償量。

4. CNC系統難以處理小圓弧的補償，小于或小于補償半徑的弧不能被切割和精確補償（理論上，該半徑為負）。在這種情況下，您應該考慮修改零件。考慮使用圖片或軟件補償來幫助您及時發現問題。

版權聲明：文章來源于 m.shbhhj.com/ask/442.html，轉載請注明出處！
